Aufgabenstellung:
Viele moderne Geräte verwenden Drehtische (z. B. in CD-Playern, ComputerLaufwerken), auf denen eine Scheibe mit konstanter Geschwindigkeit rotiert.
Stellen Sie einen Wirkungsplan für die nachfolgenden beiden Realisierungen auf und diskutieren Sie die Steuerungs- bzw. Regelungsstruktur!
Lösungsweg:
Drücke auf "Aufdecken" um dir den ersten Schritt der Lösung anzuzeigen
Wirkungsplan

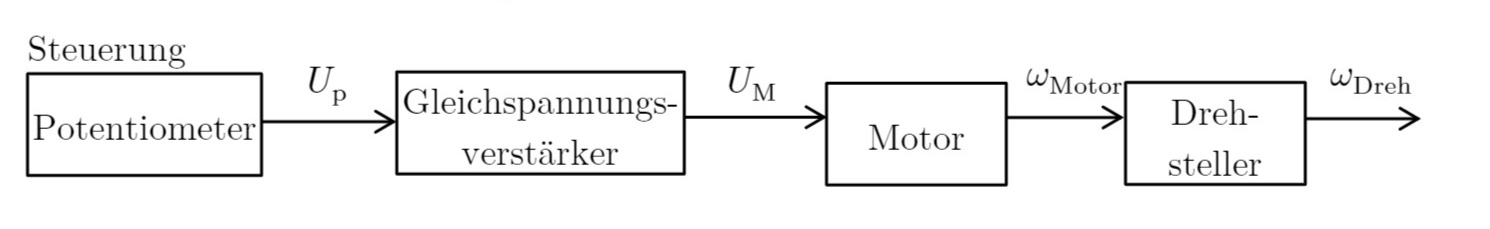

Steuerung:
Regelung:
Diskussion: Steuerung vs. Regelungsstruktur
Die Regelungsstruktur erweitert die Steuerung um eine Rückkopplung der Drehzahl über die Tachospannung. Somit kann eine gewünschte Drehzahl über das Potentiometer eingestellt und auf Störungen reagiert werden.
Lösung:
siehe Lösungsweg
