<p><strong>Punkt </strong>\( A: S_{F, S H}=2,09, \ S_{F, G H}=2,20 ; \)</p>
<p><strong>Punkt </strong>\( B: S_{F, S H}=4,09, \ S_{F, G H}=4,36 \)</p>

<p>\[ \quad \sigma_{V, S H}=\max \left(\left|\sigma_{1}-\sigma_{2}\right|,\left|\sigma_{1}\right|,\left|\sigma_{2}\right|\right) \]</p>


<p>\[ \quad \sigma_{V, G H}=\sqrt{\sigma_{1}^{2}-\sigma_{1} \sigma_{2}+\sigma_{2}^{2}} \]</p>


<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">

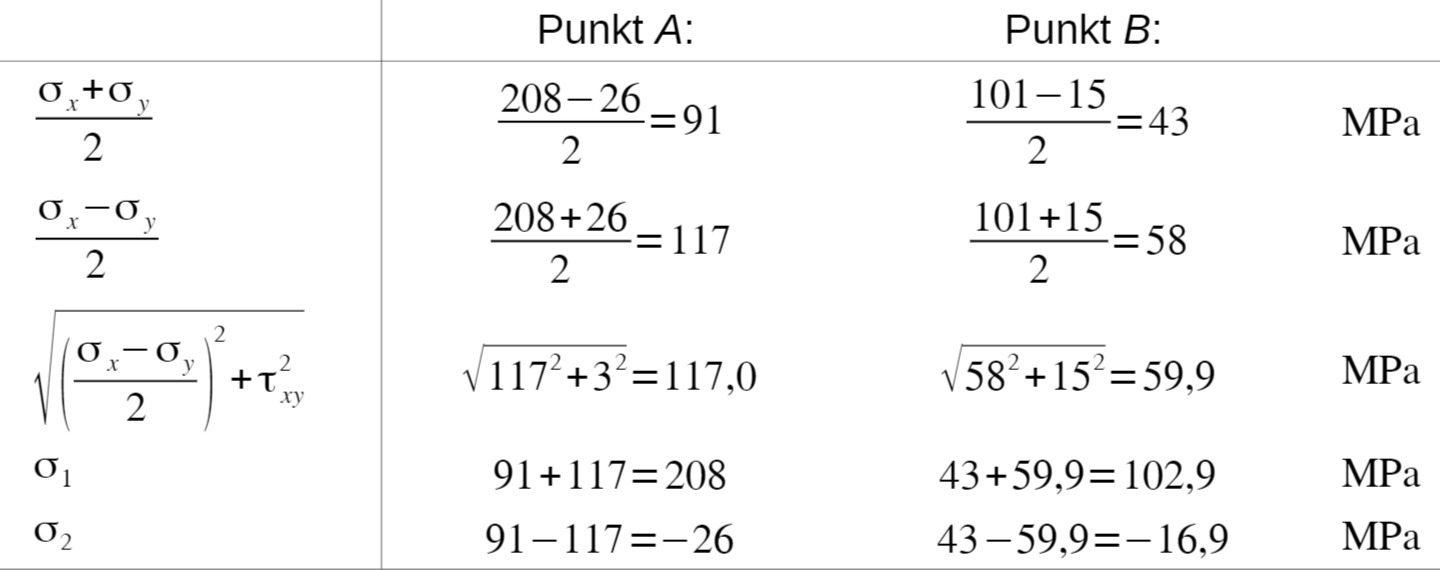

<p>Die Spannungen in den Punkten \( A \) und \( B \) einer dünnwandigen Struktur haben die in der Tabelle angegebenen Werte.<br />Bestimmen Sie für einen Vergütungsstahl mit einer Streckgrenze von \(490 \ \mathrm{MPa}\) die Sicherheit \( S_{F} \) gegen Fließen nach der Schubspannungshypothese und der Gestaltänderungshypothese.</p>
<p><strong>Werte:</strong></p>
<table style="border-collapse: collapse; width: 0%; height: auto; border-style: hidden;" border="1">
<tbody>
<tr style="height: 17px;">
<td style="width: 22.9167%; height: 17px; text-align: center;">Punkt</td>
<td style="width: 25.531%; height: 17px; text-align: center;">\(\sigma_{x}\)</td>
<td style="width: 24.7843%; height: 17px; text-align: center;">\(\sigma_{x}\)</td>
<td style="width: 18.2484%; height: 17px; text-align: center;">\(\tau_{xy}\)</td>
</tr>
<tr style="height: 17px;">
<td style="width: 22.9167%; height: 17px; text-align: center;">\(A\)</td>
<td style="width: 25.531%; height: 17px; text-align: center;">\(263 \  \mathrm{MPa} \)</td>
<td style="width: 24.7843%; height: 17px; text-align: center;">\(51 \  \mathrm{MPa} \)</td>
<td style="width: 18.2484%; height: 17px; text-align: center;">\(-100 \  \mathrm{MPa} \)</td>
</tr>
<tr style="height: 17px;">
<td style="width: 22.9167%; height: 17px; text-align: center;">\(B\)</td>
<td style="width: 25.531%; height: 17px; text-align: center;">\(390\  \mathrm{MPa} \)</td>
<td style="width: 24.7843%; height: 17px; text-align: center;">\(15\  \mathrm{MPa} \)</td>
<td style="width: 18.2484%; height: 17px; text-align: center;">\(-14\  \mathrm{MPa} \)</td>
</tr>
</tbody>
</table>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/602f83f92fe7b3a4e586d8ba.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

Dies ist eine interaktive Aufgabe zu: Ebener Spannungszustand mit praktischen Tipps zum Lösen und einer Zusammenfassung der nötigen Theorie

Ebene Elastizitätstheorie - Ebener Spannungszustand | Aufgabe mit Lösu

Aufgabenstellung:

Lösungsweg:

Lösung:

Punkt
