Warmwasserspeicher

<ol>
<li>
<p>\( \triangleright \) Bild</p>
</li>
<li>
<p>\[<br />k=0,92 \frac{\mathrm{W}}{\mathrm{m}^{2} \mathrm{~K}}<br />\]</p>
</li>
<li>
<p>\[<br />P \approx 88 \mathrm{~W}<br />\]</p>
</li>
<li>
<p>\[<br />\Delta T=2,4 \mathrm{~K}<br />\]</p>
</li>
</ol>

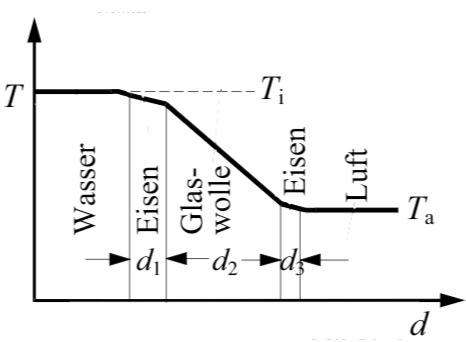

<p>1. Wie sieht der Temperaturverlauf durch die Wand schematisch aus?</p>


<p>\[<br />k=\left[\frac{1}{\alpha_{1 W}}+\frac{d_{1}}{\lambda_{1}}+\frac{1}{\alpha_{12}}+\frac{l_{2}}{\lambda_{2}}+\frac{1}{\alpha_{12}}+\frac{d_{2}}{\lambda_{3}}+\frac{1}{\alpha_{1 L}}\right]^{-1}<br />\]</p>


<p>\[<br />=\left[\frac{1}{6000}+\frac{0,003}{58}+\frac{1}{150}+\frac{0,05}{0,048}+\frac{1}{150}+\frac{0,001}{58}+\frac{1}{30}\right]^{-1} \frac{\mathrm{W}}{\mathrm{m}^{2} \mathrm{~K}}<br />\]</p>


<p>\[<br />=0,92 \frac{\mathrm{W}}{\mathrm{m}^{2} \mathrm{~K}}<br />\]</p>


<p>\[<br />=0,92 \frac{\mathrm{W}}{\mathrm{m}^{2} \mathrm{~K}} \cdot 1,2 \mathrm{~m}^{2} \cdot 80 \mathrm{~K}<br />\]</p>


<p>\[<br />\approx 88 \mathrm{~W}<br />\]</p>


<p>\[<br />\dot{Q}=\alpha_{1 \mathrm{~L}} A \Delta T<br />\]</p>


<p>\[<br />\Rightarrow \Delta T=\frac{\dot{Q}}{\alpha_{1 \mathrm{~L}} A}<br />\]</p>


<p>\[<br />=\frac{88 \mathrm{~W}}{30 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-2} \cdot 1,2 \mathrm{~m}^{2}}<br />\]</p>


<p>\[<br />(15+2,4)^{\circ} \mathrm{C}=17,4^{\circ} \mathrm{C}<br />\]</p>

<p>Ein Warmwasserspeicher (Oberfläche \( 1,2 \mathrm{~m}^{2} \) ) mit Wasser von \( 95^{\circ} \mathrm{C} \) steht in einer Umgebung von \( 15^{\circ} \mathrm{C} \). Die Wand besteht aus \( 3 \mathrm{~mm} \) Stahlblech, \( 50 \mathrm{~mm} \) Glaswolle und \( 1 \mathrm{~mm} \) Stahlblech.</p>
<ol>
<li>
<p>Wie sieht der Temperaturverlauf durch die Wand schematisch aus?</p>
</li>
<li>
<p>Wie groß ist der Wärmedurchgangskoeffizient?</p>
</li>
<li>
<p>Welche Heizleistung wird im Speicher benötigt, damit die Temperatur konstant bleibt?</p>
</li>
<li>
<p>Wie groß ist die Temperatur an der Außenwand des Speichers?</p>
</li>
</ol>
<p>Stoffdaten: \( \lambda_{1}=58 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-1} \) (Stahl), \( \lambda_{2}=0,048 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-1} \) (Glaswolle), \( \alpha_{1} \mathrm{~W}=6000 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-2} \) (Wasser-Stahl), \( \alpha_{12}=150 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-2} \) (Glaswolle-Stahl), \( \alpha_{1 \mathrm{~L}}=30 \mathrm{~W} \mathrm{~K}^{-1} \mathrm{~m}^{-2} \) (Stahl-Luft).</p>

Dies ist eine interaktive Aufgabe zu: Wärmetransport – Temperaturstrahlung mit praktischen Tipps zum Lösen und einer Zusammenfassung der nötigen Theorie

Aufgabenstellung:

Lösungsweg:

Lösung:
