<p>\begin{align*}</p>
<p>x_{S}&amp;=2,010 a \\</p>
<p>y_{S}&amp;=0,4931 a</p>
<p>\end{align*}</p>

<p>Mach dir klar, aus welchen Teilflächen sich die Gesamtfläche zusammensetzt und trage die passenden geometrischen Größen ein:</p>


<p>
<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">

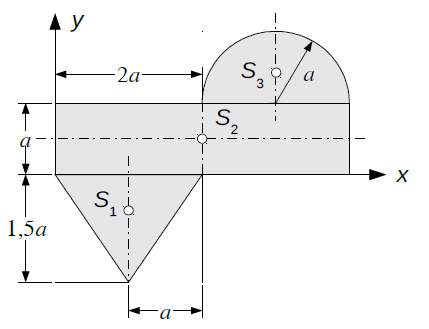

<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;"><p>Die Fläche setzt sich aus Dreieck, Rechteck und einem Halbkreis zusammen.</p></div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p><img src="https://storage.googleapis.com/max-academy-image-bucket/5f008a58af792d0067e07a73.png" alt="Skizze einer zusammengesetzten Teilfläche mit eingetragenen geometrischen Größen und Schwerpunkten." width="100%" /></p></div>
</div>
</p>


<p>Nutze eine Tabelle für die Berechnung des Gesamtschwerpunktes aus den Teilflächen:</p>


<p>\begin{align*}</p>
<p>A&amp;=\frac{a^{2}}{2}(11+\pi)=7,071 a^{2} \\</p>
<p>\sum x_{s i} A_{i}&amp;=\frac{a^{3}}{2}(19+3 \pi)=14,21 a^{3} \\</p>
<p>\sum y_{s i} A_{i}&amp;=\frac{a^{3}}{12}(6 \pi+23)=3,487 a^{2} \\ \\</p>
<p>\end{align*}</p>


<p>Daraus folgt für die Schwerpunkskoordinaten:</p>


<p>\begin{align*}</p>
<p>\Rightarrow x_{s}&amp;=\frac{14,21}{7,071} a=2,010 a \\</p>
<p>\Rightarrow y_{s}&amp;=\frac{3,487}{7,071} a=0,4931 a</p>
<p>\end{align*}</p>

<p><div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;"><p>Für die abgebildete Fläche sind die Koordinaten des Flächenschwerpunkts im eingezeichneten Koordinatensystem zu bestimmen.</p></div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p><img src="https://storage.googleapis.com/max-academy-image-bucket/5f008980af792d0067e07a72.png" alt="Eine aus Halbkreis, Dreieck und Rechteck zusammengesetzte Fläche." width="100%" height="" /></p></div>
</div></p>

Dies ist eine interaktive Aufgabe zu: Flächenschwerpunkt (Ebene) mit praktischen Tipps zum Lösen und einer Zusammenfassung der nötigen Theorie

Schwerpunkt, Schwerpunktslehre - Flächenschwerpunkt (Ebene) | Aufgabe

Aufgabenstellung:

Lösungsweg:

Lösung:
